两侧防护柔性密闭套管用途： 适用于人防，地下工程，化工，钢铁，自来水，污水处理等管路穿墙壁要求严密防水之处?/p>
两侧防护柔性密闭套管性能?/p>
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用?/p>
两侧防护柔性密闭套管材质：
1?柔性密闭套管是按照*标准04FS02制造生产，材料采用Q235-A?/p>
2?柔性填料材料：沥青麻丝，聚苯乙稀板，聚氯乙烯泡沫塑料板?/p>
3?密封膏：聚硫密封膏，聚胺脂密封膏?/p>
两侧防护柔性密闭套管用途： 适用于人防，地下工程，化工，钢铁，自来水，污水处理等管路穿墙壁要求严密防水之处?/p>
如需原图请联系华丰在线客?/p>

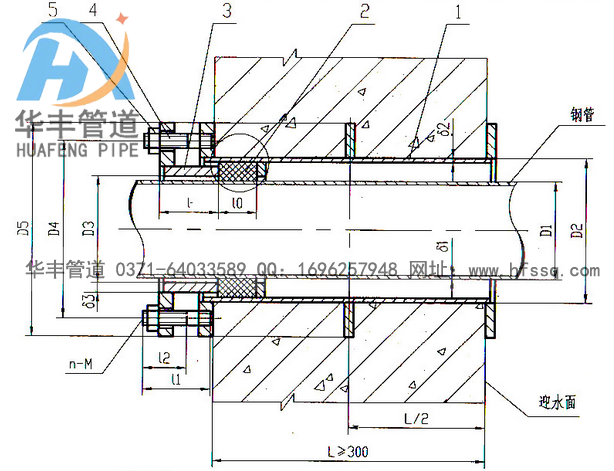

材料?/span>序号 | 名称 | 数量 | 材料 | 备注 |
1 | 法兰套管 | 1 | Q235-A | 焊接?/div> |
2 | 密封?/div> | 1 | 氯丁橡胶 | |
3 | 法兰压盖 | 1 | Q235-A | 焊接?/div> |
4 | 螺栓 | n | Q235-A | GB897-88A |
5 | 螺母 | n | Q235-A | GB/T41-2000 |
6 | 钢管 | | Q235-A | |
柔性密闭套管尺?table border="1" cellspacing="0" bordercolor="#ccc" cellpadding="0" width="100%" align="center">
DN | D1 | D2 | D3 | D4 | D5 | ?/div> | ? | ? | ? | D1 | D2 | D3 | n-M |
50 | 60 | 95 | 65 | 145 | 200 | 65 | / | 72 | 30 | 3.5 | 4 | 8 | 4-M12 |
65 | 76 | 114 | 80 | 165 | 220 | 65 | 25 | 72 | 30 | 3.75 | 4 | 8 | 4-M12 |
80 | 89 | 127 | 95 | 180 | 235 | 65 | 25 | 76 | 38 | 4 | 4 | 10 | 4-M16 |
100 | 108 | 146 | 114 | 200 | 255 | 65 | 25 | 76 | 38 | 4 | 4.5 | 10 | 4-M16 |
125 | 133 | 180 | 140 | 235 | 290 | 65 | 25 | 76 | 38 | 4 | 6 | 10 | 6-M16 |
150 | 159 | 203 | 165 | 260 | 215 | 65 | 25 | 76 | 38 | 4.5 | 6 | 10 | 6-M16 |
200 | 219 | 265 | 226 | 320 | 375 | 65 | 25 | 76 | 38 | 6 | 6 | 10 | 6-M16 |
250 | 273 | 325 | 280 | 380 | 435 | 65 | 25 | 76 | 38 | 8 | 8 | 10 | 8-M16 |
300 | 325 | 377 | 333 | 435 | 495 | 72 | 30 | 90 | 46 | 8 | 10 | 10 | 8-M20 |
350 | 377 | 426 | 385 | 485 | 545 | 72 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 |
400 | 426 | 480 | 435 | 540 | 600 | 72 | 30 | 90 | 46 | 10 | 10 | 10 | 12-M20 |
450 | 480 | 530 | 488 | 590 | 650 | 72 | 30 | 90 | 46 | 10 | 10 | 10 | 12-M20 |
500 | 530 | 585 | 538 | 645 | 705 | 72 | 30 | 90 | 46 | 10 | 10 | 10 | 16-M20 |
600 | 630 | 690 | 640 | 755 | 820 | 75 | 30 | 104 | 54 | 10 | 10 | 12 | 16-M24 |
700 | 720 | 780 | 730 | 845 | 910 | 75 | 30 | 104 | 54 | 10 | 10 | 12 | 20-M24 |
800 | 820 | 880 | 830 | 950 | 1020 | 80 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 |
900 | 920 | 980 | 930 | 1050 | 1120 | 80 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 |
1000 | 1020 | 1080 | 1030 | 1150 | 1220 | 80 | 40 | 117 | 60 | 10 | 10 | 12 | 24-M27
|
