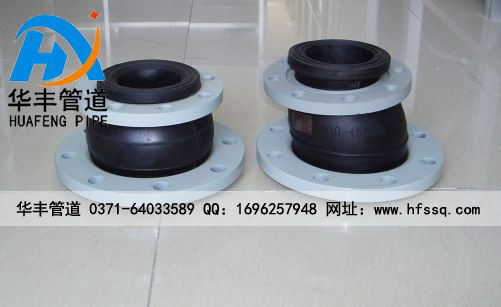

偏心异径橡胶接头可解决金属管道连接时不同口径的问题，同时有减震降噪的作用，可节约管道安装零件，节约成本。它由内胶层、织物增强层、中胶层、外胶层、端部加固金属环或钢丝圈、金属法兰或平行活接头组成?/p>
特点及用?/p>
具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，偏心异径橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统?/p>
分类
通用类：适用于输送温度为-15~80℃的水、浓?0%一下的酸溶液或碱溶液?/p>
特种类：适用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀?/p>
耐热类：适用于输送温度高?0℃的水?主要性能及作?/p>
1.管道-泵安装偏心大小头：是用来防气蚀的，且泵进口的大小头一般应该顶平安装，这是防止管道内气相在泵口积聚，形成大气泡进入泵腔，损坏泵。只有一种情况下才可以底平安装。那就是大小头后面直接接向上弯曲的弯头。这种情况下气相不可能积聚?/p>
2.?管道安装同心异径接头：泵出口DN与外管道系统存在差异，用于同心异径大小头，可实现尺寸不同的两根管子的直线连接，实现管道变径的管件?br/>
偏心异径橡胶接头轴向位移是：橡胶接头在流体流动方向（即中轴线方向）的伸长或压缩?/p>
偏心异径橡胶接头横向位移是：橡胶接头在与流体方向即中轴线方向相垂直的方向的位移。偏心异径橡胶接头角位移是：橡胶接头两个端面的垂直中心线与原中轴线的夹角。鑫利管道生产的偏心异径橡胶接头可解决金属管道连接时不同口径的问题，同时有减震降噪的作用，可节约管道安装零件，节约成本?/p>
零部件材?/h3>
| 序号 No. | 部位 Part | 材料 Material |
| 1 | 主体 Body | 天然橡胶(NR)、氯丁橡?CR)、丁基橡?IIR)、丁腈橡?NBR)、氟橡胶(FKM)、三元乙丙橡?EPDM) |
| 2 | 内、外?Inner & Outer Rubber | 天然橡胶（NR?氯丁橡胶（CR）丁基橡胶（IIR?丁腈橡胶（NBR）氟橡胶（FKM）三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE?/td> |
| 3 | 主体骨架 Body Carcass | 尼龙帘布 Nylon cord fabric |
| 4 | 增压?Reinforcing Ring | 多股镀铜钢?Multi-strand coppering steel wire |
| 5 | 法兰 Flange | 铸造、锻造碳?Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201?04?16?21)、塑?Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
技术参?/h3>
| 项目Item |型号Medol | KYP(DN25~300) | KYP(DN350~500) | A、如介质油，酸碱物质
B、工作温度有特殊要求
C、也可来函来图定?br/> D、订货时需说明
A. If media is oil, acid or alkali.
B. If special requirements for working temperature
C. If OEM orders with drawings or samples
D. Please Inform us about above when ordering |
|
工作压力
MpaWoring pressure | 1.0 | 0.6 |
|
爆破压力
Mpa Burst Pressure | 1.8 | 1.5 |
|
| 真空?Kpa Vacuum | 86.7 | 53.3 |
|
适用温度°
Applicable Temperature | -20℃~+115℃（特殊可达-30℃~+250℃）-20℃~+115?-30℃~+250?under special conditions) |
适用介质
Applicable Medium | 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc. |
| 注：主要零件材料同KXT?Note: the materials of main parts are the same with those of KXT type |
主要数据 Main date
公称通径DN
Nominal Diameter
（mm?/div> | 长度
LengthL(mm) | 轴向位移
Axial displacement (mm) | 横向位移
Haorizontal isplacement(mm) | 偏转角度
Angular deflection(a1+a2)° |
伸长Extension | 压缩;Compression |
50×40 | 180 | 20 | 30 | 45 | 35 |
65×40 | 180 | 20 | 30 | 45 | 35 |
65×50 | 180 | 20 | 30 | 45 | 35 |
80×50 | 180 | 20 | 30 | 45 | 35 |
80×65 | 180 | 20 | 30 | 45 | 35 |
100×50 | 180 | 20 | 30 | 45 | 35 |
100×65 | 180 | 20 | 30 | 45 | 35 |
100×80 | 180 | 20 | 30 | 45 | 35 |
125×65 | 180 | 20 | 30 | 45 | 35 |
125×80 | 180 | 20 | 30 | 45 | 35 |
125×100 | 180 | 22 | 30 | 40 | 35 |
150×80 | 200 | 22 | 30 | 40 | 35 |
150×100 | 200 | 20 | 30 | 45 | 35 |
150×125 | 200 | 22 | 30 | 40 | 35 |
200×100 | 220 | 22 | 30 | 40 | 35 |
200×125 | 220 | 22 | 35 | 40 | 30 |
200×150 | 220 | 25 | 30 | 40 | 35 |
250×100 | 220 | 22 | 35 | 40 | 30 |
250×125 | 220 | 25 | 35 | 40 | 30 |
250×150 | 220 | 25 | 35 | 40 | 30 |
250×200 | 220 | 25 | 35 | 40 | 30 |
300×150 | 220 | 25 | 35 | 40 | 30 |
300×200 | 220 | 25 | 35 | 40 | 30 |
300×250 | 220 | 25 | 35 | 40 | 30 |
350×200 | 230 | 28 | 38 | 40 | 26 |
350×250 | 230 | 28 | 38 | 35 | 26 |
350×300 | 230 | 28 | 38 | 35 | 26 |
400×200 | 240 | 28 | 38 | 35 | 26 |
400×250 | 240 | 28 | 38 | 35 | 26 |
400×300 | 240 | 28 | 38 | 35 | 26 |
| 注：1、特殊要求可按用户图纸制作，法兰标准采用GB/T9115.1-2000，可选配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS?ISO等）法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等?br/> 2、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置?br/> 3、用户使用橡胶接头，对应法兰应是阀门法兰或符合GB/T9115.1-2000法兰?/td> |
