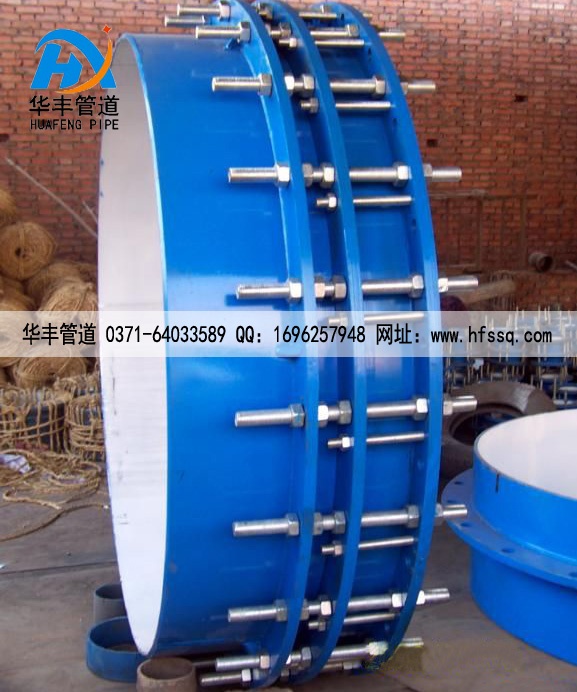

VSSJAF(CF)型单法兰传力接头

名称�?strong>VSSJAF(CF)型单法兰传力接头
标签�?/strong>传力接头松套法兰

商品型号：VSSJAF(CF)

　　松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备�?/p>

全国咨询电话�?em>13683712868　邮箱�?em>1696257948@qq.com
获取优惠报价在线咨询设备

产品中心
PRODUCT CENTER

补偿器系�?/a>

伸缩器系�?/a>

伸缩接头系列

传力接头系列

橡胶接头系列

防水套管系列

联系我们

Contact us

巩义市新华丰管道设备有限公司
固　话：0371-64033589
手　机：18638168566　13783416000
　　　　13683712868 13838577194
联系人：王先�?魏女�?/p>
Q Q�?622356298
旺　旺：gyhuafeng
微　信：wei13683712868
网　址：http://m.chuangyadq.com/
地　址：河南省巩义市西村开发区永安路南�?11�?/p>

产品介绍

适用范围

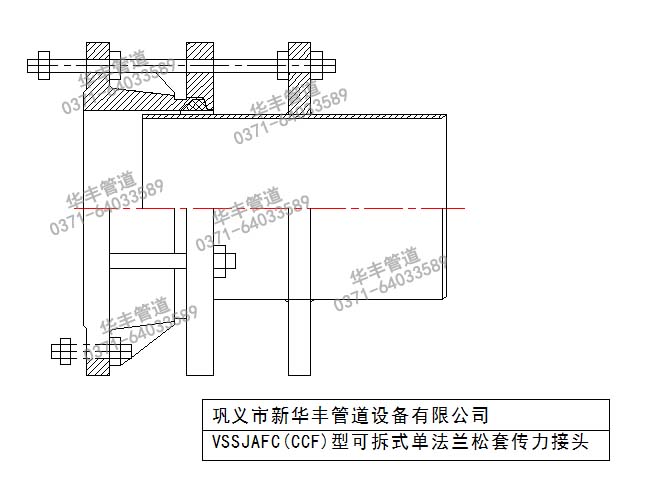

CAD图纸

技术参�?

名称：VSSJAFG(CF)型单法兰松套传力接头
公称通经：DN50-DN3200
工作压力�?.6-1.6MPA
使用介质：水、污�?/p>
密封材料：NBR
制造标准：GB12465-2007
性能特点�?/p>
　　松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备�?/p>
　　传力接头是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而切对泵、阀们等设备起到一定保护作用�?
　　VSSJAFG(CF)型单法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接�?/p>
安装简要说�?/p>
　　VSSJAFG(CF)型单法兰松套传力接头适用于一面与法兰连接，一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道�?/p>
　　传力接头分类有：单发兰松套传力接头、双法兰松套传力接头、可拆式双法兰松套传力接头�?nbsp;
　　传力接头材质：主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号�?/p>

　　松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备�?/p>
　　传力接头是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而切对泵、阀们等设备起到一定保护作用�?

如需原图请联系华丰在线客�?/p>

VSSJAFG(CF)型单法兰松套传力接头材料�?/span>
序号
名称
数量
材料
1
本体
1
QT400-15、Q235A、ZG230-450�?0
2
密封�?/span>
1
NBR
3
压盖
1
QT400-15、Q235A、ZG230-450�?0
4
短管法兰
1
Q235A�?0�?6Mn
5
螺柱
n
Q235A�?5�?Cr18Ni9Ti
6
螺母
5n
Q235A�?0�?Cr18Ni9Ti
VSSJAFG(CF)型单法兰松套传力接头安装数据�?/span>
公称通径DN 管子外径
外形尺寸
�?�?�?�?�?�?/span>
L
△L
0.6MPa
1.0MPa
Dw
D
D1
n-Th
b
D
D1
n-Th
b
65
76
76
400 40 160 130 4-M12 16 185 145 4-M16 20
80 89 89 190 150 4-M16 18 200 160 8-M16 22
100 114 114 210 170 220 180 24
125 140 140 240 200 8-M16 20 250 210 26
150 168 168 265 225 285 240 8-M20
200 219 219 320 280 22 340 295 28
250 273 273 375 335 12-M16 24 395 350 12-M20
300 325 325 420 50 440 395 12-M20 24 445 400 12-M20 28
350 377 377 490 445 26 505 460 16-M20 30
400 426 426 540 495 16-M20 28 565 515 16-M24 32
450 480 480 595 550 615 565 20-M24 32
500 530 530 645 600 20-M20 30 670 620 34
600 630 630 440 755 705 20-M24 780 725 20-M27 36
700 720 720 860 810 24-M24 32 895 840 24-M27 40
800 820 826 600 60 975 920 24-M27 34 1015 950 24-M30 44
900 920 926 1075 1020 24-M27 36 1115 1050 28-M30 46
1000 1020 1026 1175 1120 28-M27 1230 1160 28-M33 50
1200 1220 1226 620 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1428 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 1628 630 1830 1760 40-M33 48 1915 1820 40-M4 68
1800 1820 1828 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 2030 650 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 2230 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 2430 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 2630 750 80 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 2830 3115 3020 64-M45 68 3480 3070 64-M52 94
3000 3020 3030 3315 3220 68-M45 70 3405 3290 68-M56 100
