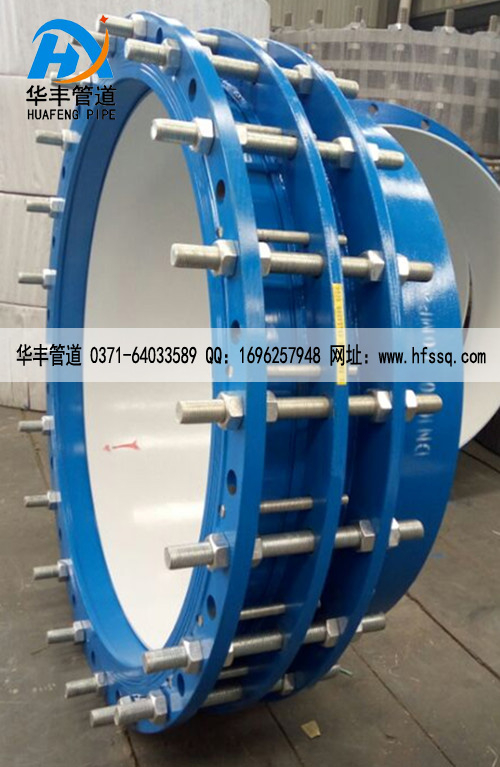

VSSJAFC(CC2F)型可拆式单法兰松套传力接�?/h3>

名称�?strong>VSSJAFC(CC2F)型可拆式单法兰松套传力接�?/strong>
标签�?/strong>传力接头 松套 法兰 可拆�?/a>

商品型号：VSSJAFC

　　VSSJAFC(CC2F)型可拆式单法兰松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备�?nbsp;

全国咨询电话�?em>13683712868　邮箱�?em>1696257948@qq.com
获取优惠报价 在线咨询设备

产品中心
PRODUCT CENTER

补偿器系�?/a>

伸缩器系�?/a>

伸缩接头系列

传力接头系列

橡胶接头系列

防水套管系列

联系我们

Contact us

巩义市新华丰管道设备有限公司
固　话：0371-64033589
手　机：18638168566　13783416000
　　　　13683712868 13838577194
联系人：王先�?魏女�?/p>
Q Q�?622356298
旺　旺：gyhuafeng
微　信：wei13683712868
网　址：http://m.chuangyadq.com/
地　址：河南省巩义市西村开发区永安路南�?11�?/p>

产品介绍

适用范围

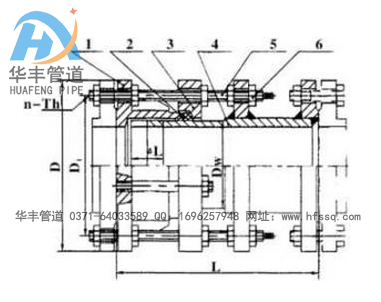

CAD图纸

技术参�?

性能特点�?/p>
　　VSSJAFC(CC2F)型可拆式单法兰松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备�?nbsp;

适用范围
　　VSSJAFC(CC2F)型可拆式单法兰松套传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质�?/p>
安装简要说明：
　　可拆式单法兰松套传力接头适用于两边均与法兰连接的管路中，安装时调节产品两端与法兰的安装长度，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以把轴向推力传递至正个管道�?nbsp;
　　可拆式单法兰松套传力接头的材质：主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号�?/p>

如需原图请联系华丰在线客�?/p>

可拆式单法兰松套传力接头材料�?/p>

序号
名称
数量
材料
1
本体
1
QT400-15、Q235A、ZG230-450�?0
2
密封�?/div>
1
NBR
3
压盖
1
QT400-15、Q235A、ZG230-450�?0
4
短管法兰
1
Q235A�?0�?6Mn
5
螺柱
n
Q235A�?5�?Cr18Ni9Ti
6
螺母
5n
Q235A�?0�?Cr18Ni9Ti

公称通径DN
管子外径
Dw
外形尺寸
�?�?�?�?�?�?/p>
L
△L
0.6MPa
1.0MPa
D
D1
n-Th
b
D
D1
n-Th
b
65
76
200
40
160
130
4-M12
16
185
145
4-M16
20
80
89
190
150
4-M16
18
200
160
8-M16
22
100
114
210
170
220
180
24
125
140
240
200
8-M16
20
250
210
26
150
168
265
225
285
240
8-M20
200
219
320
280
22
340
295
28
250
273
375
335
12-M16
24
395
350
12-M20
300
325
220
50
440
395
12-M20
24
445
400
12-M20
28
350
377
490
445
26
505
460
16-M20
30
400
426
540
495
16-M20
28
565
515
16-M24
32
450
480
595
550
615
565
20-M24
32
500
530
645
600
20-M20
30
670
620
34
600
630
240
755
705
20-M24
780
725
20-M27
36
700
720
860
810
24-M24
32
895
840
24-M27
40
800
820
350
60
975
920
24-M27
34
1015
950
24-M30
44
900
920
1075
1020
24-M27
36
1115
1050
28-M30
46
1000
1020
1175
1120
28-M27
1230
1160
28-M33
50
1200
1220
370
1405
1340
32-M30
40
1455
1380
32-M36
56
1400
1420
1630
1560
36-M33
44
1675
1590
36-M39
62
1600
1620
380
1830
1760
40-M33
48
1915
1820
40-M4
68
1800
1820
2045
1970
44-M36
50
2115
2020
44-M45
70
2000
2020
400
2265
2180
48-M39
54
2325
2230
48-M45
74
2200
2220
2475
2390
52-M39
60
2550
2440
52-M52
80
2400
2420
2685
2600
56-M39
62
2760
2650
56-M52
82
2600
2620
450
80
2905
2810
60-M45
64
2960
2850
60-M52
88
2800
2820
3115
3020
64-M45
68
3480
3070
64-M52
94
3000
3020
3315
3220
68-M45
70
3405
3290
68-M56
100
3200
3220
3525
3430
72-M45
76
　
　
　
　

相关产品

VSSJAF(CF)型单法兰传力

VSSJAF(C2F)型双法兰�?/a>

夜夜爽夜夜叫夜夜高潮漏水_夜夜爽影院_夜夜夜操_夜夜夜操操操_久久精品超碰_久久精品成人热国产成

公司新闻

产品中心

联系我们

巩义市新华丰管道设备有限公司

主打产品：补偿器、套筒补偿器、球形补偿器、无推力补偿器、旋转补偿器

序号	名称	数量	材料
1	本体	1	QT400-15、Q235A、ZG230-450�?0
2	密封�?/div>	1	NBR
3	压盖	1	QT400-15、Q235A、ZG230-450�?0
4	短管法兰	1	Q235A�?0�?6Mn
5	螺柱	n	Q235A�?5�?Cr18Ni9Ti
6	螺母	5n	Q235A�?0�?Cr18Ni9Ti

公称通径DN	管子外径 Dw	外形尺寸		�?�?�?�?�?�?/p>
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
