高压自密封旋转补偿器的作用是借其旋转来吸收热力管道的热位移

     高压自密封旋转补偿器的作用是借其旋转来吸收热力管道的热位移，以起到热补偿的作用。因此旋转筒结构是否合理是至关重要的。高压自密封旋转补偿器的整体优点，技术上采用完全不同其他补偿器的非传统原理。压力和密封力两者结合的方式，组合成一个外圆密封结构。其中的密封材料，使用国内很*的密封材料，理论上可以使用在整1000度温差中，即-200℃~800℃的环境中。本产品采用为科学的密封结构，通过减少密封面及密封材料双重摩擦力下，可以保证10年内的材料不需要在装。

    补偿器选择的压力等级为:01.6 , 2.5 , 4.0 ,6.0 ,10.0 MPa等级别。负压和高压为特殊工况下的参数，可定制。补偿器选择的温度级别为:-60——350,400℃,500℃等级别，低温或高温为特殊情况下的参数，可定制。补偿器本体材料应根据使用工况和设计参数选定，一般与管道材质相同。

旋转补偿器的安装要求

补偿器的布置。①补偿器可以布置在架空管线间、地埋管线间、架空和地埋结合处、高管位和低管位处、直角转弯处、非直角转弯处等，且布置位置的随意性很大，不影响补偿效果;②直线路径中补偿器布置时，在补偿器前、后将直线管道向两侧打折布置，形成a夹角(一般为135℃和150℃)，两侧斜出的距离为设计所需的L值;③耐高压自密封旋转补偿器根据现场情况可以向上、向下或转过900侧向布置。

自密封旋转补偿器的选型的一般规定：

1)确定一种组合型式后，根据现场情况和管道的刚度，先设定力偶臂L的值(一般为1.5一6m），计算两固定支架(点)之间的膨胀长度△L(该膨胀围绕中心0旋转)，按三角函数计算出旋转角θ的大值，一般不超过表中的推荐值为宜，如大于推荐值时，应适当增加力偶臂L值。

2) H值。H值为GSJ-V旋转筒本体高度，不含加2个弯头的高度，在通常应用中，选择1.5D的标准弯头，特殊情况也可以选择的弯头以降低H值。

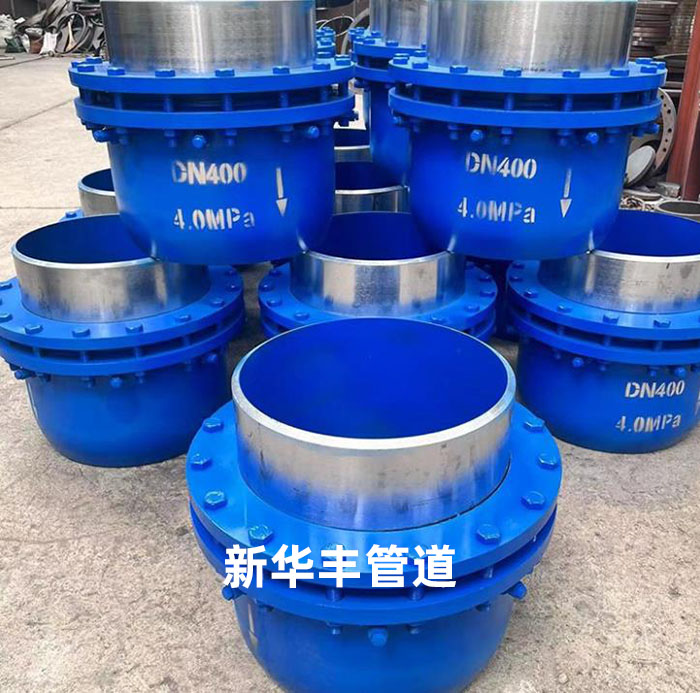

旋转补偿器的结构：

3) y值。值为GSJ-V旋转筒在力偶臂转到0.5θ时产生的向外侧偏移大值，因为y不能过大，设计中将L值适当放大。

4)导向支架。由于耐高压自密封旋转补偿器的补偿能力特别大，所以在长距离的管线中应适当的设置导向支架。

5)滚动支架。由于耐高压自密封旋转补偿器补偿能力特别大，所以补偿器工作时在近补偿器处的管道位移量特别大，一般可以采用滚动支架形式布置在长距离移动的架空管线中，使得设计方便，摩擦力降低。地埋管线同此，宜采用滚动型式为宜。

6)耐高压自密封旋转补偿器的旋转力偶的摩擦力矩及其推力。组合旋转式补偿器的力偶臂L应根据现场实际情况确定，一般取1.5——6m。力偶臂和一对大小相等方向相反的力相互垂直。
